PCH procesor laptop aflat in scurt

PCH procesor laptop aflat in scurt

PCH laptop aflat in scurt scurt, verificat folosind camera cu termoviziune

Folosind camera cu termoviziune observam cu precizie care componenta electronica a placii de baza a unui laptop se afla in scurt.

In exemplul filmat este vorba de scurt in PCH-ul CPU, care de cateva generatii bune este parte integranta a procesorului.

Aceasta reprezinta o strategie tehnica ce face astfel posibila:

• miniaturizarea placilor de baza,
• minimizarea costurilor de fabricatie,
• marirea eficientei si stabilitatii procesorului
• viteze ridicate a tranferului de informatii de la si catre procesor
• gestionarea directa a fluxului media

In cazul defectarii PCH, acest lucru conduce la ingreunarea procesului de servisare. De multe ori, chiar imposibilitatea de a mai interveni asupra unor placi de baza de echipamente IT. In acest caz este necesara si posibila doar inlocuirea completa a acestora.

Play

Ce inseamna PCH?

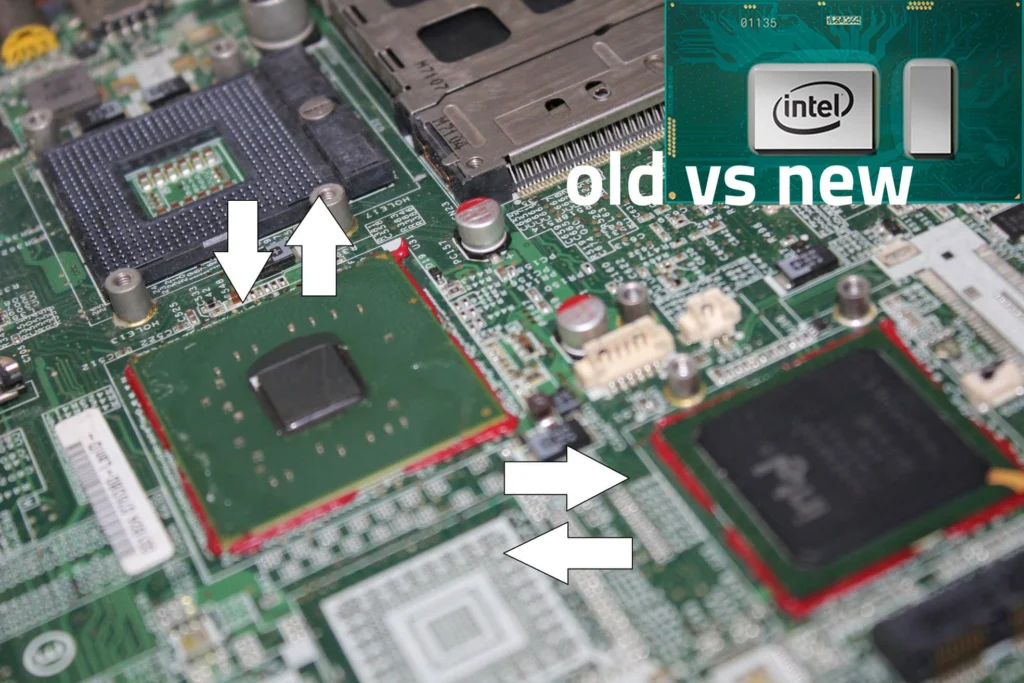

PCH sau Platform Controller Hub este un chipset Intel, introdus in jurul anului 2008, si care a aparut pentru prima data in seria 5 de procesoare Intel. Este succesorul Intel Hub Architecture, in care se foloseau un chip nordbridge si un chip southbridge.

PCH controleaza caile de date si functii de suport utilizate impreuna cu procesoarele Intel. Acestea includ clock-ul (ceasul sistemului), nu ora daca asta intelegeti ci frecventa sa masurata in Ghz (Gigaherti). Pe langa acesta mai controleaza interfata de afisare flexibilă (FDI) si interfata directa media (DMI), desi FDI este utilizat numai atunci cand chipset-ul este necesar pentru a sustine un procesor cu grafica integrata.

Ca atare, functiile I/O (transfer de date) sunt realocate intre acest nou hub central si CPU. In comparatie cu arhitectura anterioara, unele functii ale chipului northbridge, controlerul de memorie si benzile PCI-e, au fost integrate in CPU contribuind astfel la viteze ridicate a tranferului de informatii de la si catre procesor. In acelasi timp, PCH a preluat functiile ramase pe langa rolurile traditionale ale vechiului southbridge separat.

Si platforma AMD are echivalentul sau pentru PCH. Fiind cunoscut anterior ca Fusion Hub Controller si inlocuit cu denumirea de Zen hub in cadrul lansarii in anul 2017 a modelului imbunatatit, pentru procesoarele Ryzen.

Tendinta generala in proiectarea procesorului a fost de a integra mai multe functii in mai putine componente. Acest fapt scade costul total al placii de baza si imbunatateste performanta.

Northbridge sau Polul de nord (dupa pozitia sa pe placa de baza).

Northbridge este conectat direct la CPU prin intermediul magistralei front-side (FSB) si este responsabil pentru sarcinile care necesita performanta inalta. Northbridge este cunoscut si sub numele de hub controler I/O.

Northbridge a fost, de asemenea, denumit hub de controler de memorie extern (MCH) sau grafica si hub de controler de memorie (GMCH) cand procesorul este echipat cu grafica integrata.

Southbridge sau Polul de Sud (dupa pozitia sa pe placa de baza).

Southbridge implementeaza in mod obisnuit capabilitatile mai lente ale placii de baza. In sistemele cu chipset-uri Intel, Southbridge este denumit I/O Controller Hub (ICH).

Functionalitatea sa de baza este de a controla PCI Bus, sau LPC Bridge, SPI Bus, SMBus, DMA Controller, Mass Storage, Ceas in timp real, BIOS, Audio. De asemenea, controleaza toate porturile I/O ale unui computer.

Evolutia tehnologica are si parti bune si parti negative insa “De-o fi una, de-o fi alta… Ce e scris şi pentru noi, bucuroşi le-om duce toate”… dar sa speram ca totuși nu la gunoi.
